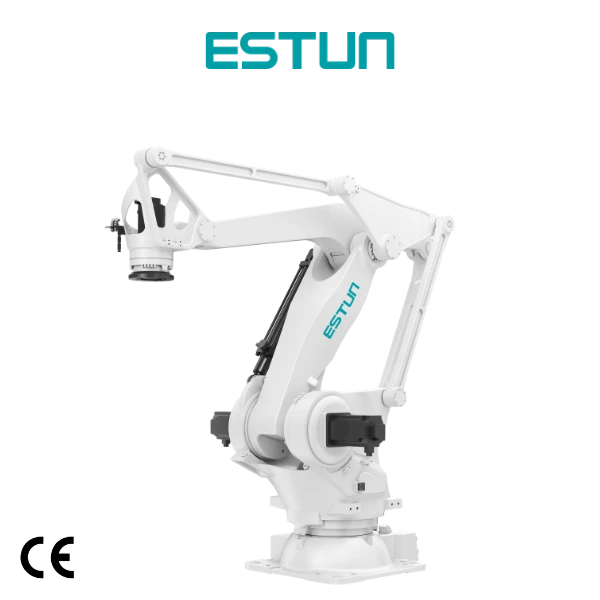

Robot xếp hàng ESTUN ER500-3200-PL

Robot xếp hàng ESTUN ER500-3200-PL là dòng robot xếp hàng tải trọng cực lớn, được thiết kế chuyên dụng cho các ứng dụng xếp dỡ nặng trong môi trường công nghiệp nặng. Với khả năng mang vác lên đến 500kg và tầm với rộng nhất phân khúc 3200mm, ER500-3200-PL mang lại hiệu suất vượt trội, tốc độ xử lý nhanh (chu kỳ 3.04s) và độ chính xác cao (±0.05mm).

Đây là giải pháp tối ưu hóa quy trình xếp dỡ các kiện hàng, bao tải hoặc pallet chứa sản phẩm có khối lượng lớn trong các ngành hóa chất, vật liệu xây dựng (gạch, xi măng), và logistics kho bãi.

Đặc điểm nổi bật

Tải trọng lớn và Tầm với rộng vượt trội

ER500-3200-PL được thiết kế với cơ cấu chắc chắn, chịu được tải trọng và mô-men xoắn cực lớn, đáp ứng các yêu cầu khắt khe của ngành công nghiệp nặng. Với tải trọng 500kg giúp xử lý các kiện hàng, bao tải hoặc cả pallet nhỏ với khối lượng lớn, giảm thiểu số lần gắp/đặt, từ đó tăng hiệu quả chung của dây chuyền. Tầm với 3200mm rộng nhất trong dòng robot xếp hàng của ESTUN, cho phép robot phục vụ đồng thời nhiều dây chuyền sản xuất và xếp dỡ lên nhiều vị trí pallet.

Hiệu suất cao và Chu kỳ làm việc nhanh

Mặc dù mang tải trọng lớn, robot vẫn duy trì tốc độ hoạt động ấn tượng:

• Thời gian chu kỳ 3.04 giây: Tốc độ này giúp nâng cao đáng kể thông lượng sản xuất so với các giải pháp thủ công hoặc các robot công nghiệp đa năng khác.
• Độ chính xác lặp lại ±0.05mm: Đảm bảo việc xếp lớp pallet luôn ổn định, ngay cả khi xử lý tải trọng tối đa, giúp cấu trúc kiện hàng luôn vững chắc, an toàn cho quá trình vận chuyển.

Tương thích với Hệ thống Điều khiển Thông minh

Robot ER500-3200-PL được thiết kế để dễ dàng tích hợp vào hệ thống tự động hóa hiện đại. Tủ điều khiển thế hệ mới tương thích với tủ điều khiển trung tâm ESTUN mới, có thiết kế nhỏ gọn, tiêu thụ năng lượng hiệu quả, giúp tiết kiệm không gian lắp đặt và chi phí vận hành. Robot hỗ trợ nhiều phương pháp xếp hàng, bao gồm xếp theo nửa lớp và xếp theo một lớp, cho phép người dùng linh hoạt điều chỉnh cấu hình palletizing để đáp ứng đa dạng kích cỡ và hình dạng sản phẩm.

Lập trình dễ dàng với Giao diện đồ họa

ESTUN giảm thiểu rào cản kỹ thuật cho người vận hành nhờ các công cụ phần mềm chuyên dụng:

• Phần mềm xếp hàng chuyên dụng: Cung cấp giao diện đồ họa (GUI) đơn giản và trực quan, cho phép người vận hành cấu hình các thông số và thiết lập mẫu xếp hàng một cách dễ dàng mà không cần kỹ năng lập trình chuyên sâu.
• Tích hợp mở: Hỗ trợ đa dạng giao thức truyền thông công nghiệp, giúp kết nối nhanh chóng với các thiết bị ngoại vi và hệ thống quản lý cấp cao (MES/ERP).

THÔNG SỐ SẢN PHẨM

• Thông số
• Cấu hình hệ thống

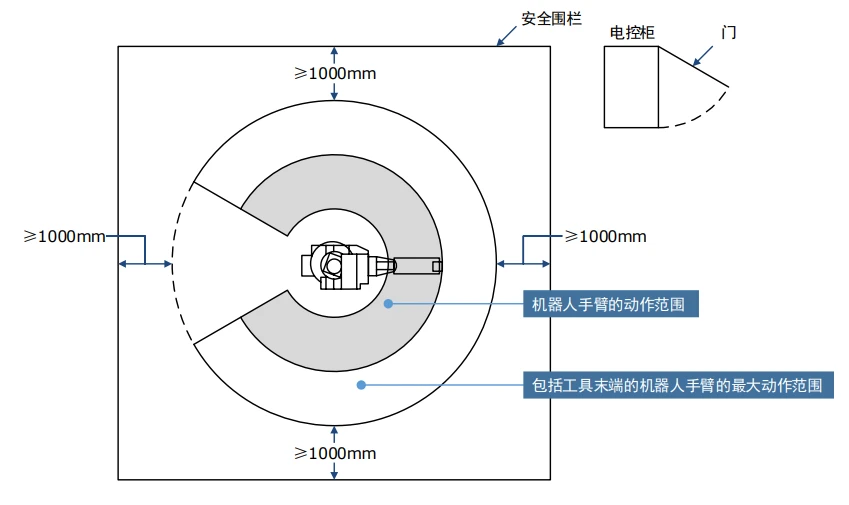

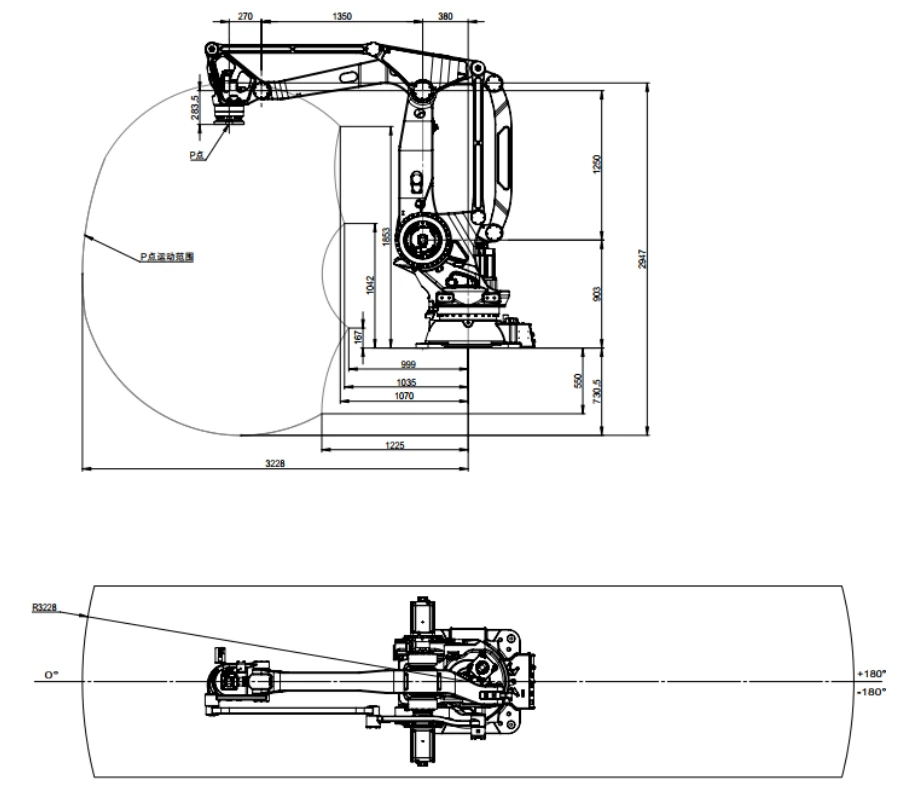

• Kích thước lắp đặt

Mã sản phẩm		ER500-3200-PL
Số trục		4 trục
Tải tối đa		500 kg
Chiều dài cánh tay		3200mm
Phạm vi di chuyển	Trục 1	±180°
	Trục 2	-45°~+90°
	Trục 3	-15°~+120°
	Trục 4	±360°
Tốc độ tối đa	Trục 1	85°/s
	Trục 2	90°/s
	Trục 3	90°/s
	Trục 4	200°/s

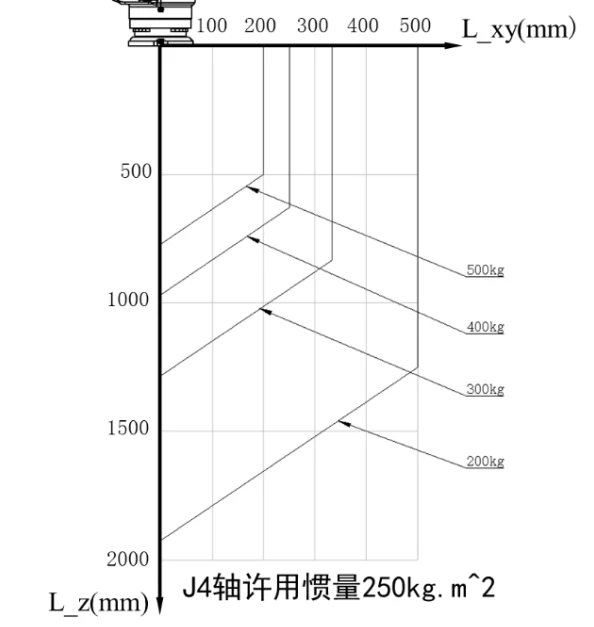

Momen quán tính tải cho phép tại cổ tay	Trục 4	250kg·m²
Phương thức truyền động		Hệ truyền động servo điện, dẫn động bằng động cơ servo xoay chiều
Độ lặp lại		±0.05mm
Điều kiện môi trường hoạt động	Nhiệt độ môi trường	0°C ~ 45°C (Nhiệt độ phải ổn định, không dao động lớn)
	Độ ẩm	20~80%RH
	Độ cao	Dưới 1000 mét so với mực nước biển
	Chống rung	≤ 4.9m/s² (0.5G)
Trọng lượng		2083kg
Tiêu chuẩn bảo vệ		IP54
Phương thức lắp đặt		Đặt sàn
Chứng nhận		CE

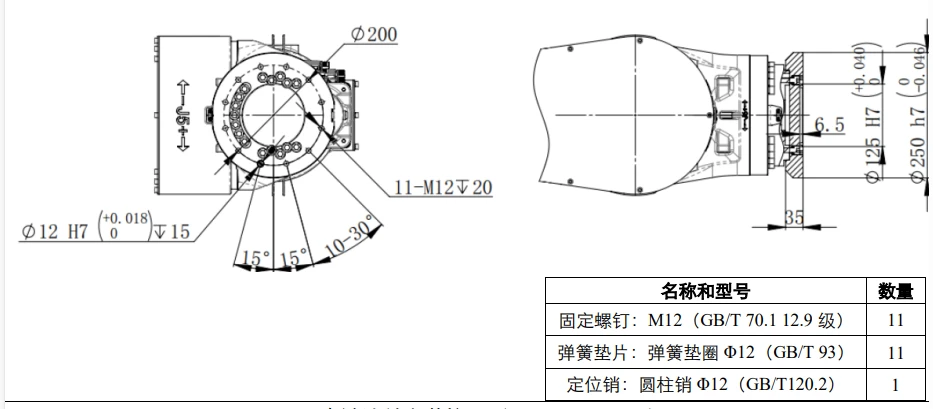

• Mặt bích

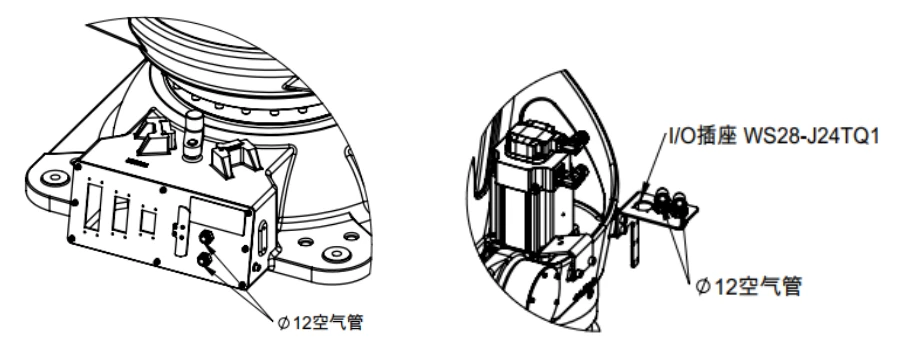

• Ống dẫn
